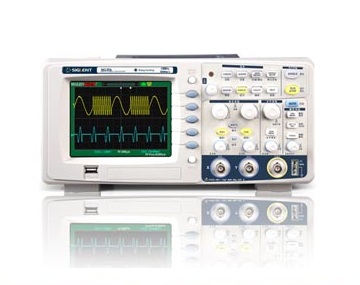

С8-1041 цифровой осциллограф

С8-1041 цифровой осциллограф
Артикул: 403176
Бренд: ПрофКИП

Цифровой осциллограф ПрофКиП С8-1041 - это современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Для упрощения эксплуатации приборе существуют несколько режимов автоматических измерений.

Осциллограф цифровой ПрофКиП С8-1041 имеет цветной ЖКИ экран, меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью и имеют удобное расположение. Режимы работы позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации.

Осциллограф цифровой ПрофКиП С8-1041 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала. Прибор легко подключается к ПК по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных.

Расширить область применения осциллографа цифрового ПрофКиП С8-1041, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями (дифференциальный пробник приобретается отдельно). Осциллограф цифровой ПрофКиП С8-1041 может стать хорошим помощником, как в домашней лаборатории, так и на производстве.

Параметры

Значения

Полоса пропускания

0 МГц … 40 МГц

Количество каналов

2 + 1 внешний канал синхронизации

Максимальная частота дискретизации

500 Мвыб /с (1 канал)

250 Мвыб /с (2 канала)

Эквивалентная частота дискретизации

25 Гвыб /с

Глубина памяти

32 К (1 канал)

Время нарастания

< 8.8 нс

Входной импеданс

1 МОм /17 пФ

Диапазон временной развертки

10 нс /дел … 50 с /дел

сканирование: 100 мс /дел … 50 с /дел

Чувствительность по вертикали

2 мВ /дел … 10 В /дел (шаг 1-2-5)

Разрешение по вертикали

8 бит

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), внешний (EXT), EXT/5, сеть (LINE)

Режим синхронизации

фронт, длина импульса, ТВ-синхронизация, спад, поочередный

Математические операции

сложение, вычитание, умножение, деление, БПФ

Цифровые фильтры

ВЧ, НЧ, полосовой, режекторный

Максимальное входное напряжение

400 В

Сохранение

2 опорных маски, 20 профилей настроек, 20 осциллограмм

Внешние накопители данных

изображение, данные, осциллограмма, настройки

Язык

русский + 11 дополнительных

Программное обеспечение

дистанционное управление, извлечение данных и анализ формы волны

Общие данные

Экран

5.7 дюймов, цветной TFT (320х234) LCD

Интерфейс

USB-Host, USB-Device, RS-232, годен /негоден выход (PASS /FALL)

Питание

100 В … 240 В, 45 Гц … 440 Гц, 50 ВА

Габаритные размеры

305х133х154 мм

Вес

2.3 кг

Наименование

Количество

Осциллограф цифровой ПрофКиП С8-1041

1 шт.

Делитель

2 шт.

USB кабель

1 шт.

CD с ПО

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
